PGL-B系列噴霧干燥制粒機
應用范圍：
制藥工業：片劑、沖劑、膠囊劑顆粒；低糖、無糖的中成藥顆粒；
食品：可可、咖啡、奶粉、顆粒果汁、調味品等；
其它行業：農藥、飼料、化肥、顏料、染料等。
產品特點：
集噴霧干燥/流化制粒于一體，實現液態物料一步法制粒；
采用噴霧工藝，特別適用微輔料，熱敏性物料，功效比FL沸騰制粒機高1—2倍；
一些產品終水份可達0．1％，配備返粉裝置，成粒率≥95％，可制0.2-2mm顆粒；
改進設計的內混式多流體霧化器，可處理一些比重達 1.3g/cm 3 的浸膏。
技術參數：
|
項目 |
單位機型 |
PGL-3B |
PGL-5B |
PGL-10B |
PGL-20B |
PGL-30B |
PGL-80B |
PGL-120B |
|
流浸膏 |
較小 |
kg/h |
2 |
4 |
5 |
10 |
20 |
40 |
55 |
|
較大 |
kg/h |
4 |
6 |
15 |
30 |
40 |
80 |
120 |
|
沸騰能力 |
較小 |
kg/批 |
2 |
6 |
10 |
30 |
60 |
100 |
150 |
|
較大 |
kg/批 |
6 |
15 |
30 |
80 |
160 |
250 |
450 |
|
液體比重 |
kg/L |
≤1.30 |
|
原料容器量 |
L |
26 |
50 |
220 |
420 |
620 |
980 |
1600 |
|
容器直徑 |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
|
引風機功率 |
kw |
4.0 |
5.5 |
7.5 |
15 |
22 |
30 |
45 |
|
輔風機功率 |
kw |
0.35 |
0.75 |
0.75 |
1.20 |
2.20 |
2.20 |
4 |
|
蒸汽 |
耗量 |
kg/h |
40 |
70 |
99 |
210 |
300 |
366 |
465 |
|
壓力 |
Mpa |
0.1-0.4 |
|
電熱型功率 |
kw |
9 |
15 |
21 |
25.5 |
51.5 |
60 |
75 |
|
壓縮空氣 |
耗量 |
m3/min |
0.9 |
0.9 |
0.9 |
0.9 |
1.1 |
1.3 |
1.8 |
|
壓力 |
Mpa |
0.1-0.4 |
|
作業溫度 |
℃ |
室溫-130℃自動調節 |
|
產品水份 |
% |
≤0.5% |
|
物料收得率 |
% |
≥99% |
|
設備噪音 |
dB |
≤75 |
|

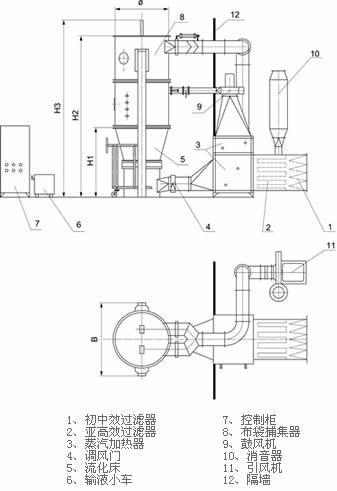

主機尺寸 |
Φ |
mm |
400 |
550 |
770 |
1000 |
1200 |
1400 |
1600 |
|
H1 |
mm |
940 |
1050 |
1070 |
1180 |
1620 |
1620 |
1690 |
|
H2 |
mm |
2100 |
2400 |
2680 |
3150 |
3630 |
4120 |
4740 |
|
H3 |
mm |
2450 |
2750 |
3020 |
3700 |
4100 |
4770 |
5150 |
|
B |
mm |
740 |
890 |
1110 |
1420 |
1600 |
1820 |
2100 |
|
重量 |
kg |
500 |
800 |
1200 |
1500 |
2000 |
2500 |
3000 |
造型例：要求每批次處理流浸膏量I=120kg(含固量為30%)、種子量II=60kg,可由I、II得出理論成品量M=mI+mII=120kg*30%+60kg=96kg,工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-30B型較為適宜。
|
